Перемещение тунелепроходческого щита (ТПМК)

В 2016 году компания «Кин-Марк» получила запрос на работы с тунелепроходческим комплексом (ТПМК). Суть задачи заключалась в следующем. В процессе сборки головной части ТПМК по независящим от генподрядной организации причинам в проектную документацию были внесены изменения, что потребовало разворота всего комплекса в сборе на 10 градусов. Однако произвести данную работу силами мобильных кранов было не возможно в виду большой массы собранной головы комплекса. Производство же работ по демонтажу и повторному монтажу щита привело бы к значительной затяжке времени. Установить краны большей грузоподъемности так же не представлялось возможным, так как это привело бы к превышению предельно допустимой расчетной нагрузке на край котлована.

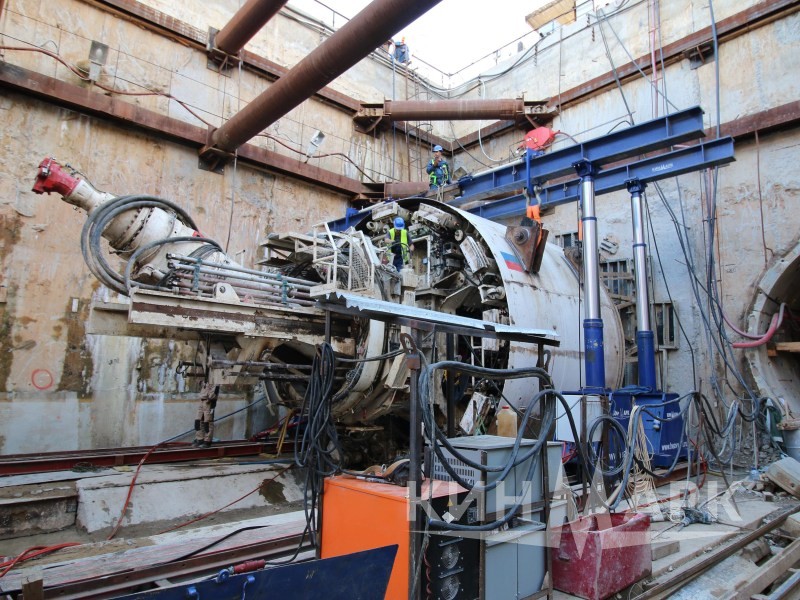

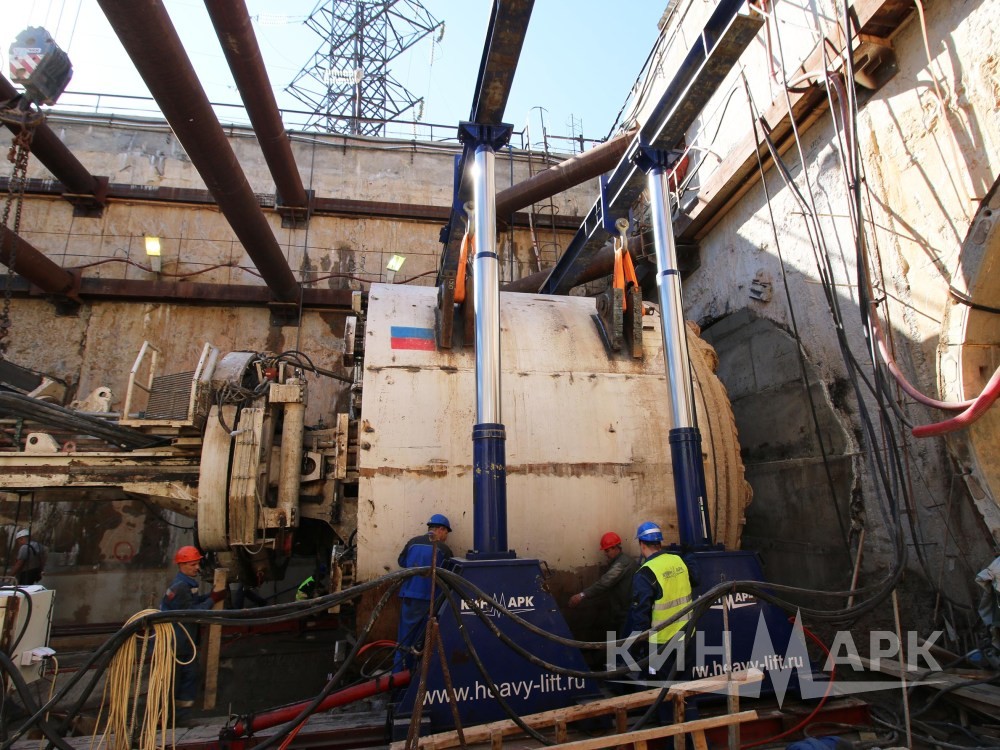

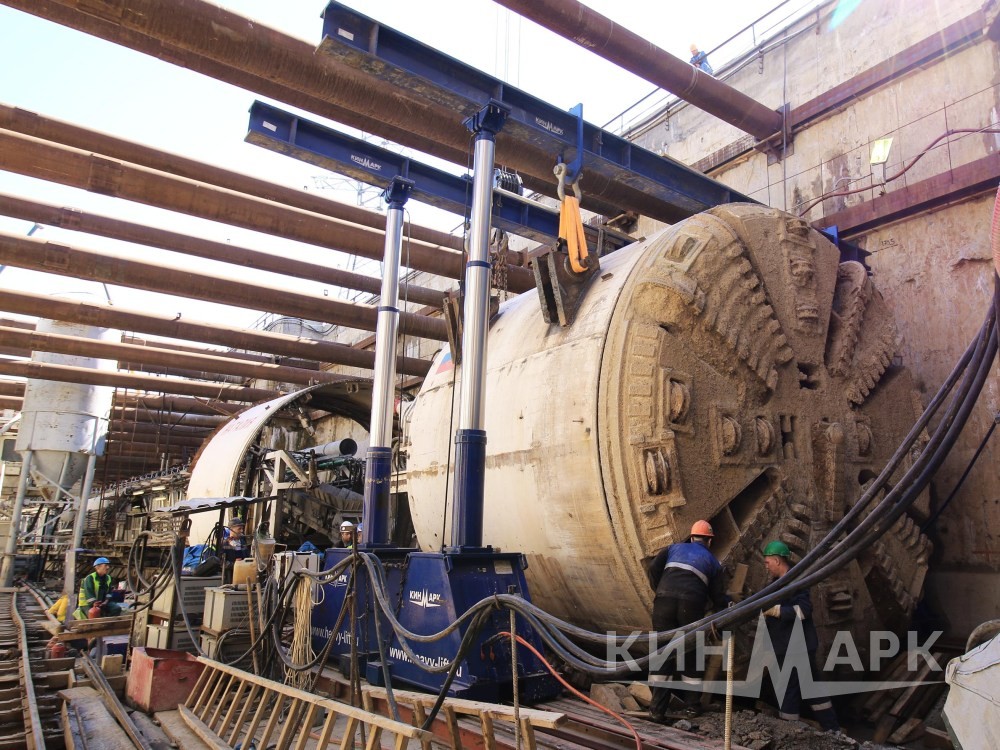

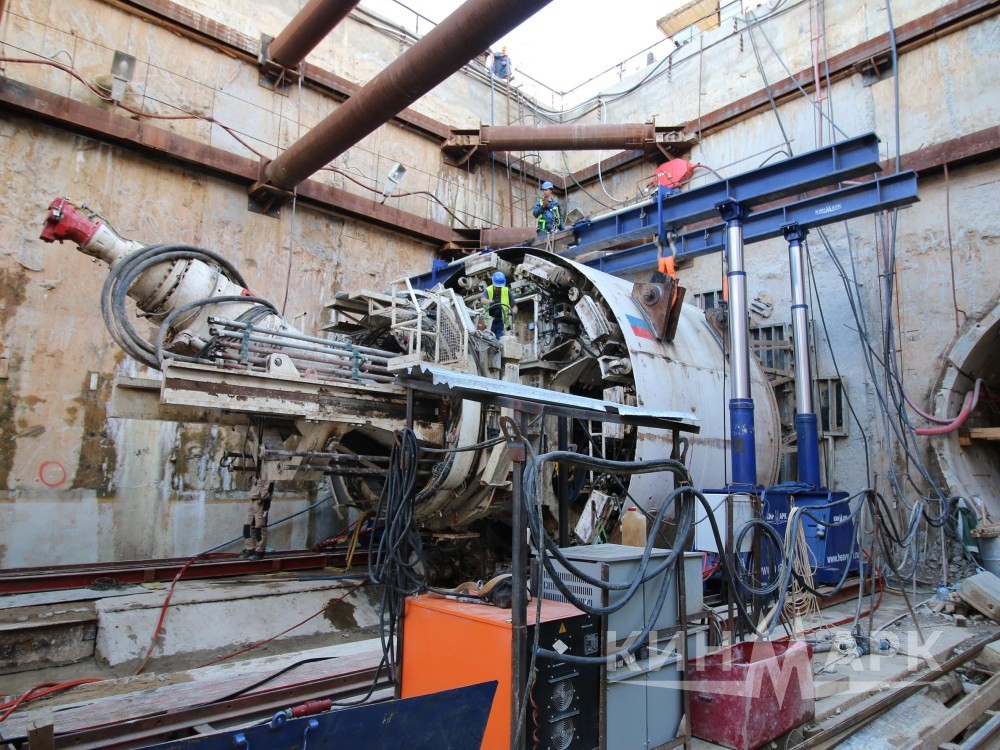

В связи с этим нашими специалистами было предложено провести работы при помощи гидравлических портальных систем. Телескопические стойки и гидростанции комплекса обладают массой менее 3-х тонн для каждой единицы. Что позволило без труда разместить их в котловане вокруг собранного ТПМК. При этом грузоподъемность оборудования в данной комплектации гарантированно позволяло произвести подъем и поворот головы щита вместе с фрезой.

Весь комплекс работ занял три смены. В случае же демонтажа и повторного монтажа щита сроки бы превысили две недели.
