Установка окорочного барабана

В 2021 году компания ООО «Техно-Марк» установила в проектное положение окорочный барабан производства фирмы Andritz на крупнейшем целлюлозно-бумажном комбинате северо-западного региона – Котласский ЦБК.
Масса окорочного барабана составляет 298 тонн, длинна 38 метров, диаметр 5.1 метр

Суть проекта.

Потребность в установке окорочного барабана возникла при строительстве нового производственного комплекса на Котласском ЦБК, который входит в АО «Группа «ИЛИМ».

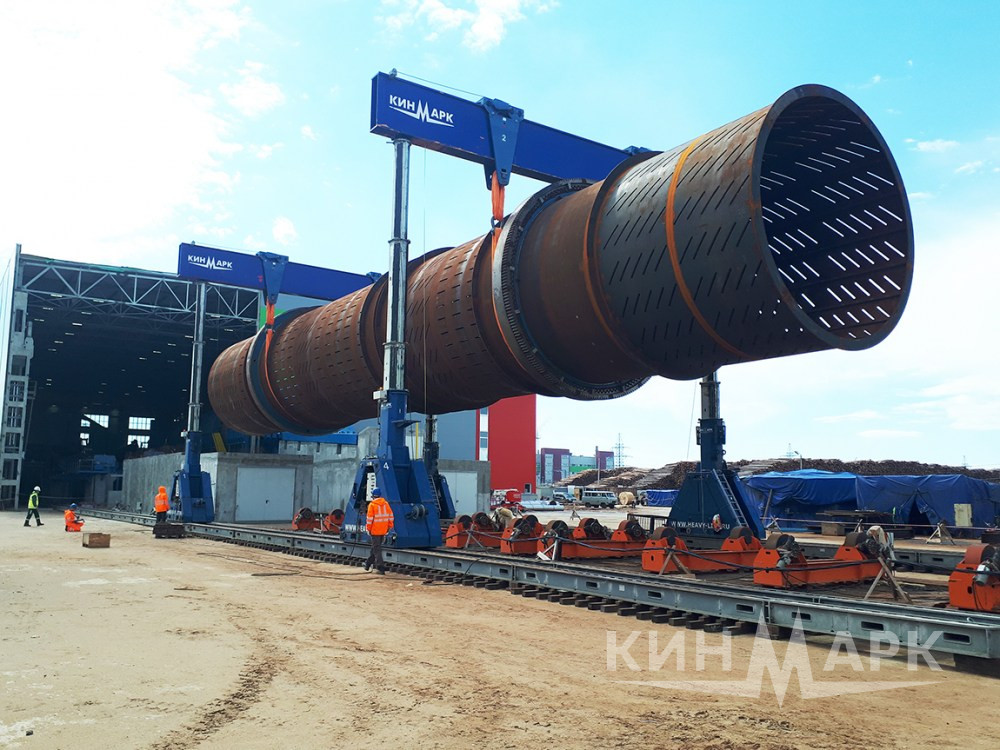

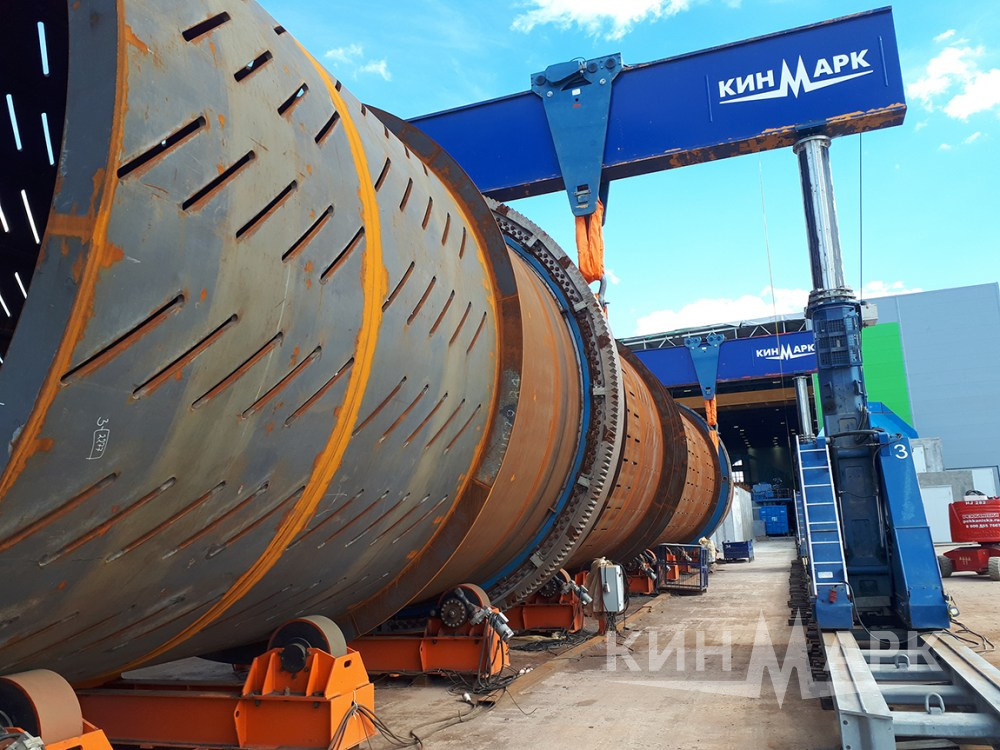

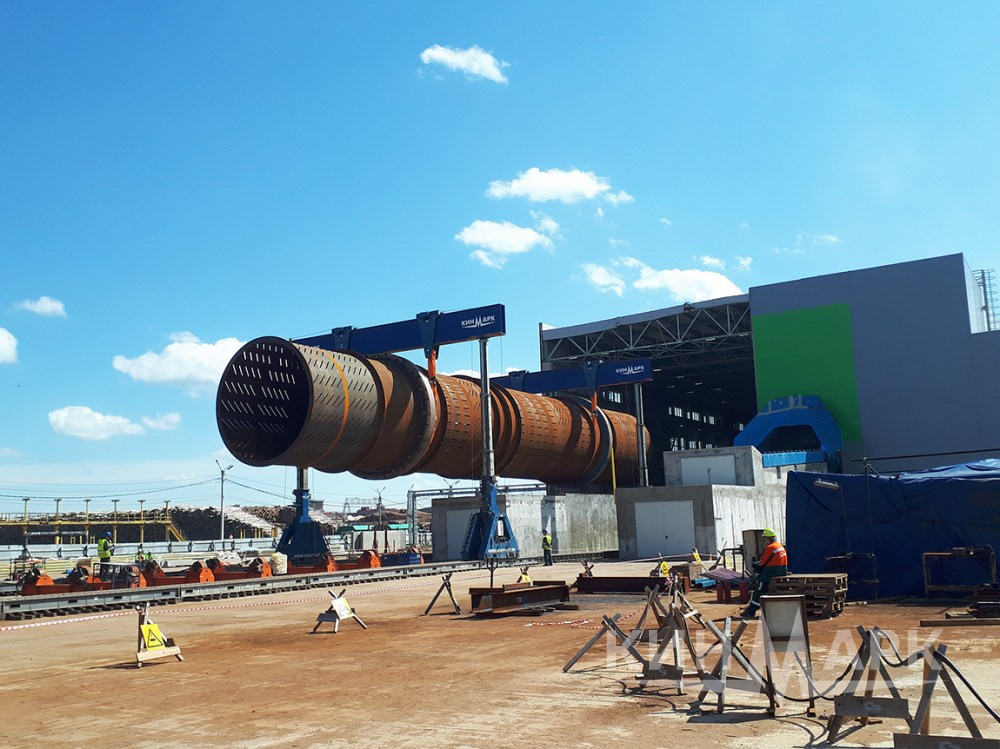

В рамках проекта были разработан и согласован полный комплект проектной документации, привезено на площадку более 200 тонн различного такелажного оборудования, включая гидравлическую портальную систему SBL-1100 фирмы ENERPAC.
Специалисты ООО «Техно-Марк» выполняли работы с учетом, действующих на предприятиях Группы ИЛИМ ограничений, связанных с пандемией COVID 19.

Технические задачи и решения.

Для реализации данного проекта необходимо было обеспечить ряд требований Заказчика:

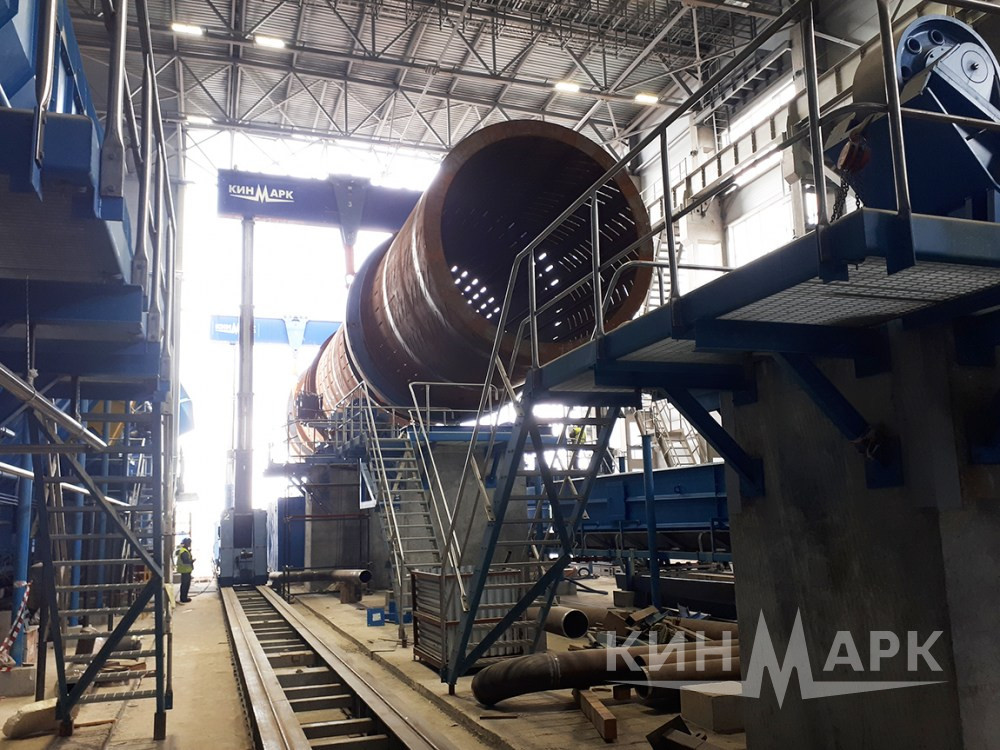

1. Перемещать барабан было необходимо над уже отлитым фундаментом загрузочного конвейера на высоте почти 12 метров с постоянным инструментальным контролем за вертикальностью стоек портальной системы и синхронностью их перемещения.
2. Переместить и установить барабан в проектное положение необходимо было без технологических остановок. Опустить барабан на временные опоры было невозможно.

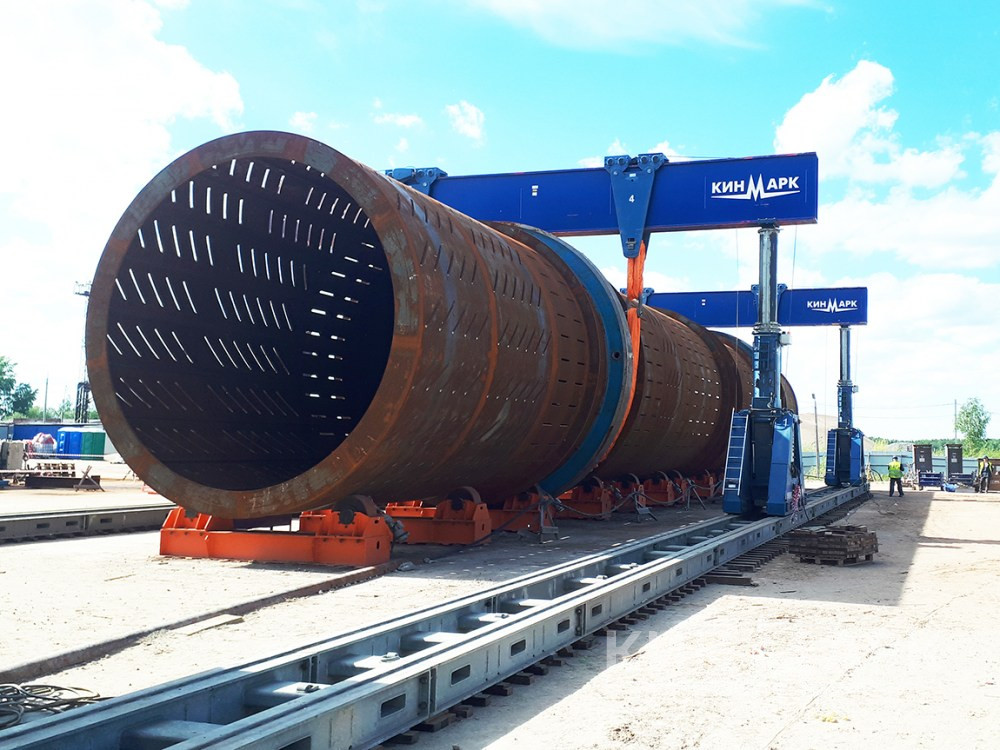

3. Рельсовый путь должен быть выложен до начала перемещения груза на всю длину (более 100 метров)
4. Обеспечить нагрузку на площадку не более 45 т/кв м.

Поскольку отлитый фундамент загрузочного конвейера не позволял визуально контролировать синхронность перемещения стоек портальной системы нашими специалистами была разработана технология перемещения с контролем более 10 параметров в режиме on-line.

Были проведены тренировочные занятия на терминале ООО «Техно-Марк», где все участники проекта смогли принять участие в отработке данной технологии и проверить ее работоспособность. Только после этого была произведена мобилизация оборудования на площадку заказчика.

Перед началом перемещения специалистами ООО «Техно-Марк», генерального подрядчика, а так же заказчика АО «Группа «Илим» совместно было тщательным образом проверено качество укладки рельсового пути, установки гидравлической портальной системы и всего такелажного оборудования. Был произведен пробный подъем барабана, который показал правильность выбор мест строповки и практически идеальное разнесение нагрузки по стойкам. Перемещение производилось с фиксацией более 10 параметров с помощью тахеометра.

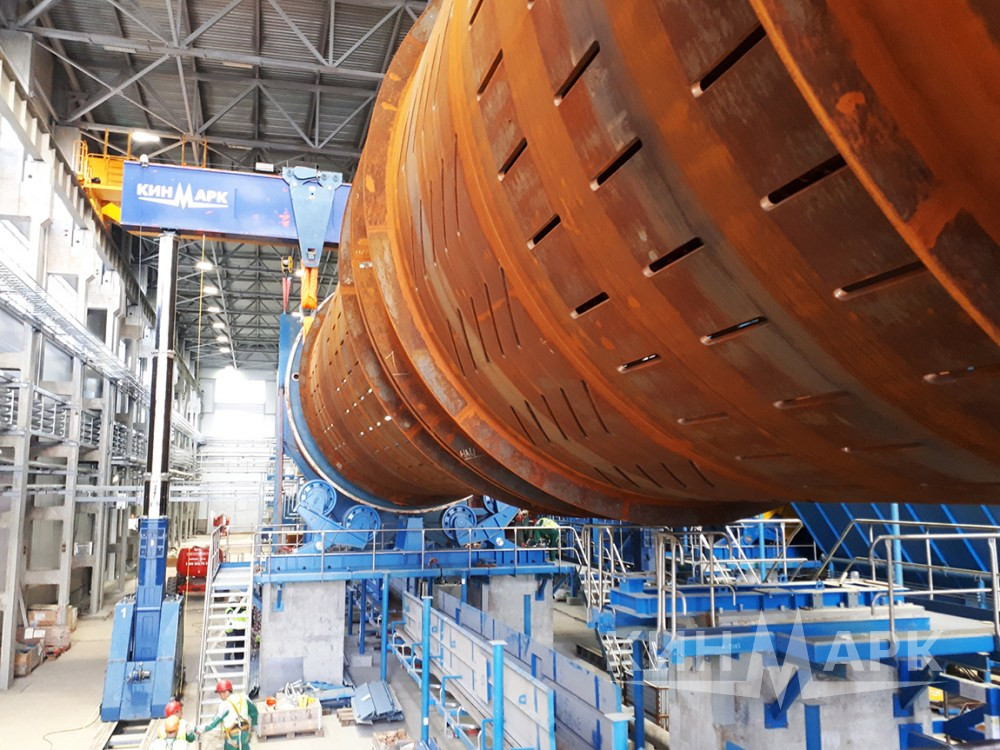

В результате проделанной работы окорочный барабан был установлен в проектное положение спустя 11 часов с момента начала движения.
