Самоходные тележки



Группа компаний «Кин-Марк» использует в своей работе самоходные модульные тележки ведущих мировых производителей Goldhofer PST/SL и Scheuerle SPMT. Данное оборудование используется как для перевозки сверхтяжеловесного груза по дорогам общего пользования, так и для перемещения отдельных единиц оборудования по территории цеха или предприятия.

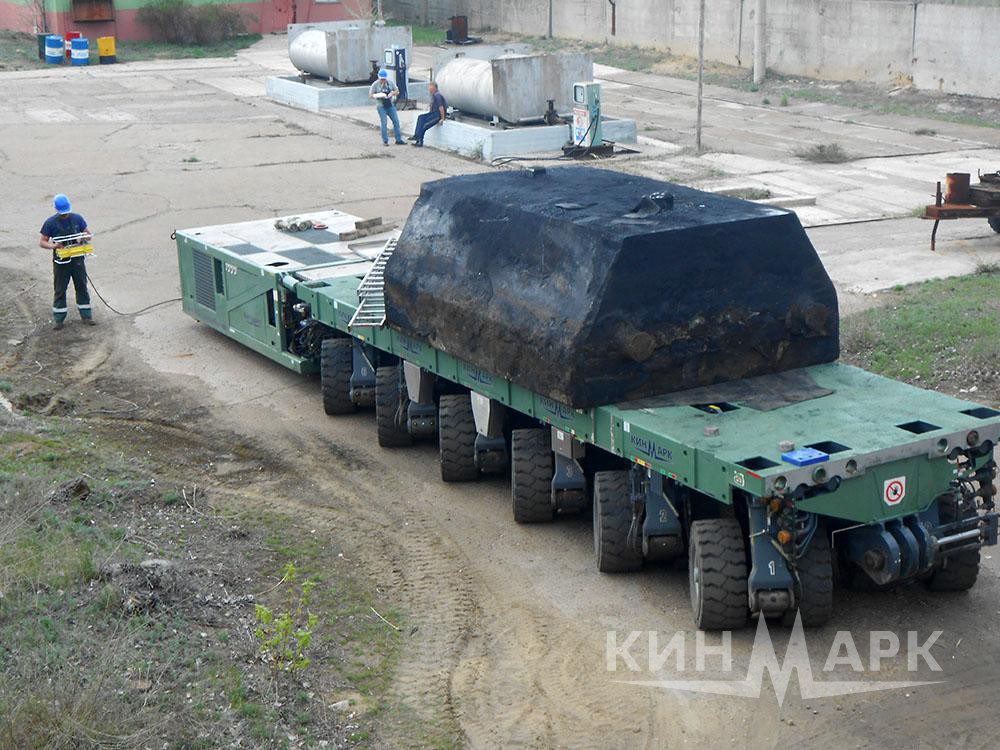

 Самоходные тележки Goldhofer PST/SL

Самоходные модульные транспортеры Goldhofer PST/SL выдерживают нагрузку на осевую линию до 45 т. при 5 км/ч, угол поворота осей составляет ±135°. В комплектации самоходных транспортеров PST применены сверхмощные оси BPW с гидростатическим приводом и стандартные колеса с пневматическими шинами размерности R22,5, что позволяет выдерживать заданную нагрузку. Большие колеса размерностью R22,5 снижают давление на грунт за счет увеличенной площади соприкосновения, да и проходимость на таких шинах лучше, особенно в неблагоприятных дорожных условиях.

Размерность шин R22,5 является преимуществом по сравнению с техникой других компаний, где размерность шины составляет R15.

Габаритная ширина модуля Goldhofer PST/SL составляет 3000 мм, поэтому доставлять модули на место загрузки можно только со спецразрешением на перевозку негабаритных грузов. Гидростатический ходовой привод позволяет плавно регулировать движение на неровной дороге. Соответствующее тяговое усилие во многом зависит от количества активных линий осей, а также от характеристики двигателя привода. Мощная рама с большим запасом прочности и силовая установка позволяют решить самые сложные и уникальные задачи по перевозке такого крупногабаритного энергетического оборудования, как генераторы, трансформаторы и парогенераторы.

Самоходные модули PST широко применяются при строительстве пролетных строений мостов, погрузке и выгрузке оборудования на баржи методом Ro-Ro, при доставке до пункта назначения установок для разведки нефтяных месторождений, узлов промышленного оборудования и других негабаритных грузов, а также для обеспечения внутризаводской/ внутрицеховой логистики по перемещению груза.



Самоходные тележки Scheuerle SPMT

Преимущества использования SPMT:

  • компактность и большая полезная грузоподъемность (до 48 т/ осевая линия);
  • возможность стыковки «в параллель» и «в длину», а прочные связи обеспечивают жесткость конструкции тележек как одной целой по всей длине;
  • три независимых гидравлических контура: поддерживающий, поворотный и приводной;
  • управление гидромоторами поворота осей через центральную систему электронного управления с одного пульта дает свободу выбора конфигурации и синхронность движения всех тележек в группе;
  • гидравлический привод обеспечивает большое тяговое усилие и высокую точность маневра (до нескольких миллиметров);
  • угол поворота осей на SPMT –110/ +130°обеспечивает высокую маневренность: разворот на месте, поперечное и диагональное движение;
  • объединение полуосей в гидравлические группы, что создает равномерность загрузки колес и устойчивость машины;
  • ход подвески тележек SPMT по высоте 700 мм, от 1150 мм до 1850 мм, что обеспечивает возможность подъема грузов с транспортных опор методом подъезда, а также прохождение препятствий и поворотов дороги;
  • ширина тележек 2430 мм позволяет транспортировать их в морских контейнерах типа флэт-рэк;
  • транспортировка сверхдлинных и сверхвысоких грузов с высотой центра тяжести более ширины/ длины опорного основания груза;
  • минимизация нагрузки на дорожное полотно.

Goldhofer PST/SL 4
г/п: 140 тонн
Goldhofer PST/SL 4
Goldhofer PST/SL 4
Грузоподъемность: 140 т.
Масса (с силовым блоком): 23,3 т.
Ширина: 3000 мм.
Длина с блоком: 9000 мм.



Скачать документацию
Скачайте подробную спецификацию.
Scheuerle SPMT 4
150 тонн
Scheuerle SPMT 4
Scheuerle SPMT 4
Грузоподъемность: 144 т.
Масса (с силовым блоком): 22,3 т.
Ширина: 2430 мм.
Длина с блоком: 9965 мм.
Scheuerle SPMT 6
г/п: 216 тонн
Scheuerle SPMT 6
Scheuerle SPMT 6
Грузоподъемность: 216 т.
Масса (с силовым блоком): 30,6 т.
Ширина: 2430 мм.
Длина с блоком 12965 мм.
